深圳高低压配电柜生产安装维修



胜驰新能源深圳高低压配电柜安装安装前,控制间内环境应具备条件,所有的内装饰施工已完成,室内洁净安全。

A配电柜安装固定

①配电柜运到现场后,组织开箱检查,检查有无变形掉漆现象,仪表部件是否齐全,备品备件、说明书等有无缺损,并做好开箱记录。

  ②根据施工图的布置,按顺序将开关柜放在基础型钢上。成列柜就位后先找正两端的柜,再在柜下至上三分之二高的位置绷上小线,逐台找正,以柜面为标准。找正时采用0.5mm垫片进行调整,每处垫片最多不能超过三片。

  ③就位找正后,按柜固定螺孔尺寸进行固定,柜体与柜体、柜体与侧挡板均用镀锌螺丝连接。高、低压开关柜与预留角钢进行牢固焊接,电缆夹层上空明露部分用花纹钢板满铺,柜前、柜后均用1200mm×10mm(宽×厚)绝缘满铺。

  ④开关柜其相邻两柜顶部水平度偏差不大于2mm,全部柜顶部水平偏差不大于5mm,其相邻两柜边不平度不大于1mm,全部柜面不平度不大于5mm,柜间接缝不大于2mm。

  ⑤设备定位后,对内部紧固件再次紧固及检查,尤其是导体连接端头处。柜内接线完毕,用吸尘器清除柜内杂物,保持设备内外清洁,准确标识设备位号、回路号。

配电柜安装完成后,安装柜上方的的桥架。配电柜进出电缆开孔位置由供货方按尺寸预留。电缆敷设完成后封闭。桥架与柜内接地母排用专用接地线可靠接地。桥架与配电箱(柜)连接处采用橡胶板连接,以保护导线和电缆,桥架与配电柜连接见图。

深圳变压器安装

深圳高低压配电工程安装 深圳电力变压器增容安装工程 深圳高压电缆检测安装 深圳高低压配电柜生产安装 深圳高压变压器维修保养 深圳变压器故障抢修

B:二次回路接线

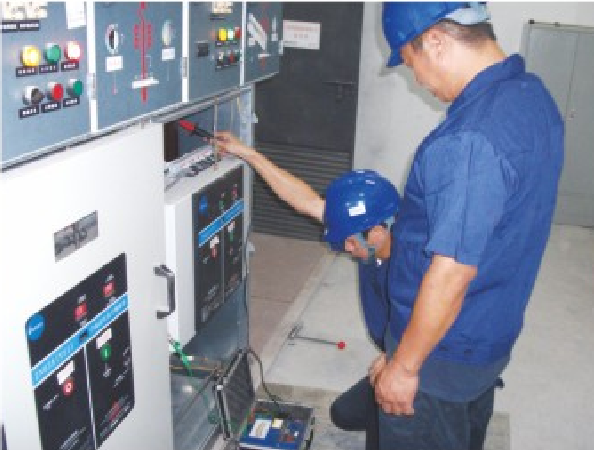

 配电柜在出厂前应完成柜内二次回路接线及相关检测试验。配电柜设备到现场后,要在甲方现场工程师和监理的监督指导下及时组织验收,相关技术文件要齐全,配电柜包装及密封良好,各元件齐全完好,接线可靠。配电柜安装固定后,要逐台对配电柜的二次接线回路进行绝缘测试,测试使用500V等级绝缘测试仪表,测试结果要求大于1MΩ。

  所有二次回路控制线或电缆均采用多股软铜线,接线端子采用规格合适的接线端子在烫锡后使用专用压接钳压接,烫锡时应采用中性焊剂。

      C:交接试验

配电柜的交接试验详见后述调试和送电部分。

 D:其它要求

 ①抽屉式开关柜安装还要符合下列要求:

  a、抽屉推拉灵活轻便,无卡阻、碰撞现象;

  b、动触头与静触头的中心线一致,触头接触紧密;

  c、抽屉的机械联锁或电气联锁装置动作正确可靠,保证断路器分闸后,隔离触头才能分开;

  d、抽屉与柜体间的接地触头接触紧密;当抽屉推入时,抽屉的接地触头比主触头先接触,拉出时程序相反。

  ②配电柜二次回路绝缘检测前,仔细核对设计图纸,柜内的易损元件应事先拆卸。

  ③配电柜的安装过程中应保证漆层完整,无损伤,柜内照明齐全。

  ④变电室内设备外壳需良好接
